余压监控系统安装参考V1.0

一、系统组成

主机、余压控制器、余压执行器、余压传感器

系统示意图

二、安装位置、线型及预埋

1.余压监控器与余压控制器布线

 ①壁挂主机最多可带载128台余压控制器，每台控制器可带载50个点位。

②壁挂主机的安装：主显示屏距地面高 1.3-1.5m，距门轴处大于 1m。

③余压监控器与余压控制器之间使用链式连接，接线使用NH-RVS-2×1.5mm²双绞线。

2.余压传感器，控制器，执行器的安装位置

①前室设置正压送风时，传感器层层设。

②楼梯间设置正压送风时、设置楼高的1/3的高度。

③控制器安装在正压送风机控制箱内（推荐）也可单独设置在控制箱内。

④执行器安装在泄压阀上。

3.连线方式及线缆的型号

①传感器使用二总线方式连接，电源线与信号线共用。

②连接方式为链式连接、也可使用“T”连接。

③传感器之间使用NH-RVS 2×1.5mm²

④执行器与控制器之间使用RVV7×0.75mm²多股软电缆：棕黄黑红蓝绿白七色线。

⑤控制器供电电源线使用NH-RVS 2×1.5㎜²

4.预埋管及预埋盒

①JDGφ20套接紧定式镀锌导管（推荐）φ16.φ20.φ25.φ32.φ40。

②KBG.国标扣压式线管。

③86型预埋盒。

三、余压传感器的安装

1.余压传感器平面安装图

2.余压传感器立面安装图

3.软管的安装，软管穿过墙后用不燃防火材料封堵。

①软管穿墙时应使用硅胶堵头封堵、防止灰尘进入软管、灰尘进入后会导致传感器测量不准、严重时会损坏设备。

②软管穿墙前应使用直径φ10㎜线管预墙。

③传感器安装在楼梯内和前室时，软管应接“－”接口。

4.接线方法

①允许使用链式连接。

②允许使用“T”式接线法。

③禁止使用“＋”字交叉接线法。

④同一极性应使用相同颜色“＋”极使用红色、“－”使用黑色或蓝色。

四、余压控制器的安装

1.余压控制器的安装位置

① 安装在风机配电箱内。

② 安装在独立的配电箱内。

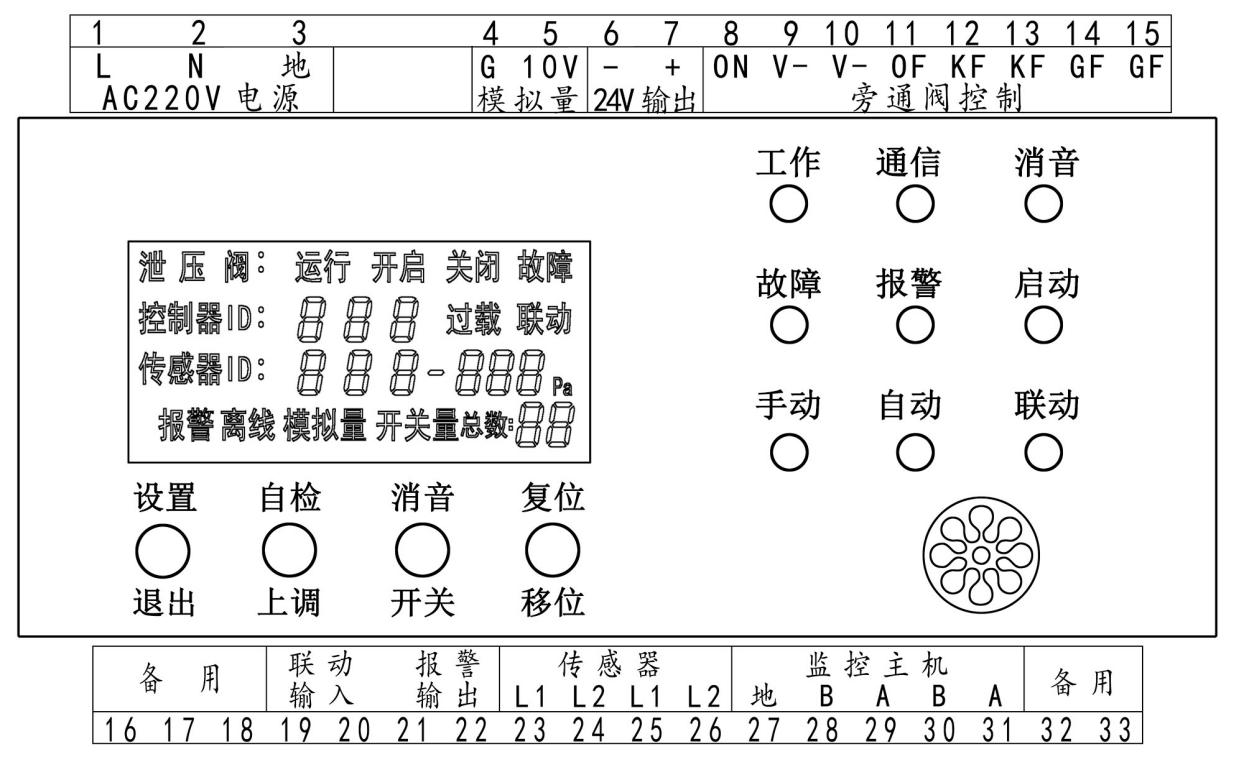

2.接线图

电源端子：AC220V电源输入

模拟量端子：模拟量0-10V输出

24V输出端子：DC24V电源输出，最大负载300ma.

旁通阀控制端子：ON接阀开、V-（两个V-内部互通）接阀共用线、OF接阀关、

KF接开阀反馈线、GF接关阀反馈线。

联动输入：预留

报警输出：压力超标时输出触点信号。

传感器：余压传感器二总线接口（两个L1内部互通、两个L2内部互通）。

监控主机：监控主机RS485通讯接口（两个A内部互通、两个B内部互通）。

1.余压控制器的使用环境为-5℃─＋45℃、超出范围时应采用保温和通风措施。

2.余压控制器严禁在潮湿环境中使用。

3.余压控制器应安装在防雨措施的配电箱中。

五、执行器的安装

1.安装实样图

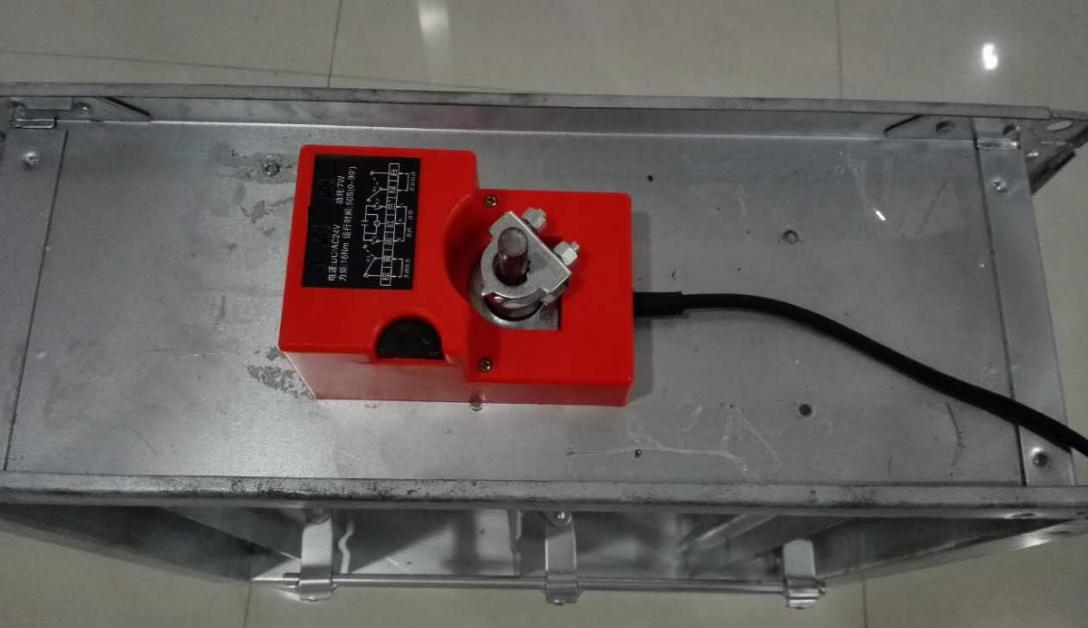

矩形泄压阀的安装

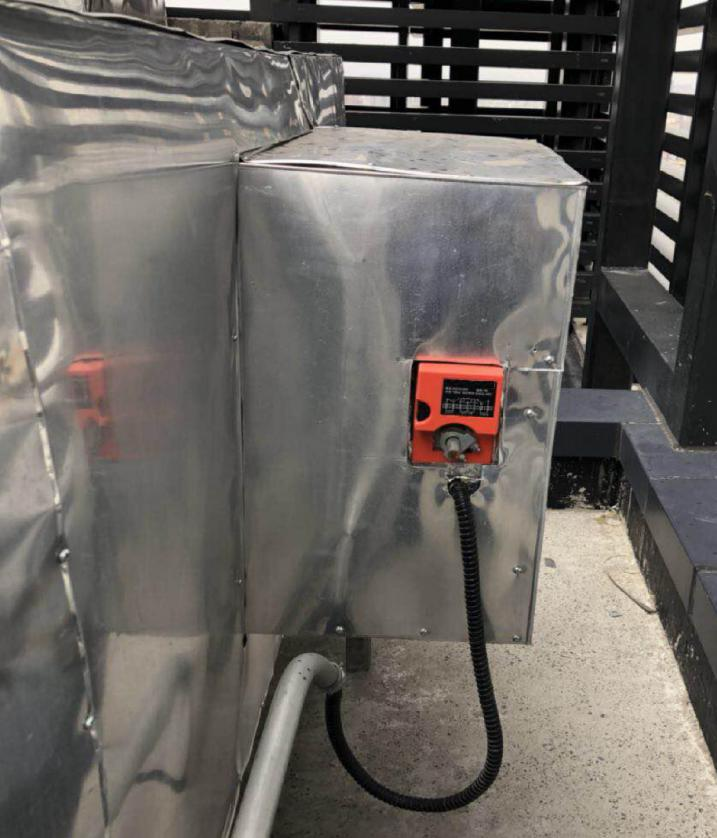

圆形泄压阀的安装

如甲方自配风阀执行器，安装前须给我们发送执行器照片及接线图，确认后方可安装。

2.配线的型号

①线路需延长时、请使用相同型号规格的线缆。

②线缆接头应焊接牢固、并做防水措施。

③严格按照相同颜色配接，线缆接错后可能会使设备严重损坏。

④线缆型号：RVV7×0.75mm²多股软电缆颜色为;棕、黄、黑、红、蓝、绿、白、七色线。

3.防护措施

①应采取防水措施。

②应采取防晒措施。

六、编码规则

1.用遥控编码器编码。

2.前室按楼层顺序向上编号、一楼编号为１号其他顺序向上，如有地下时编在顶层后顺序相加。

3.楼梯间编号为1.如有地下室时为2。

4.组1和组2所有编号需要连续，组1在先。
